?管道材料

一、基本要求

①具有足夠的強度和一定的剛度。

②管道內壁表面光滑，減小水流阻力。

③具有一定的耐腐蝕能力。

④具有足夠的密閉性。

⑤易加工，經濟。

二、常用管材

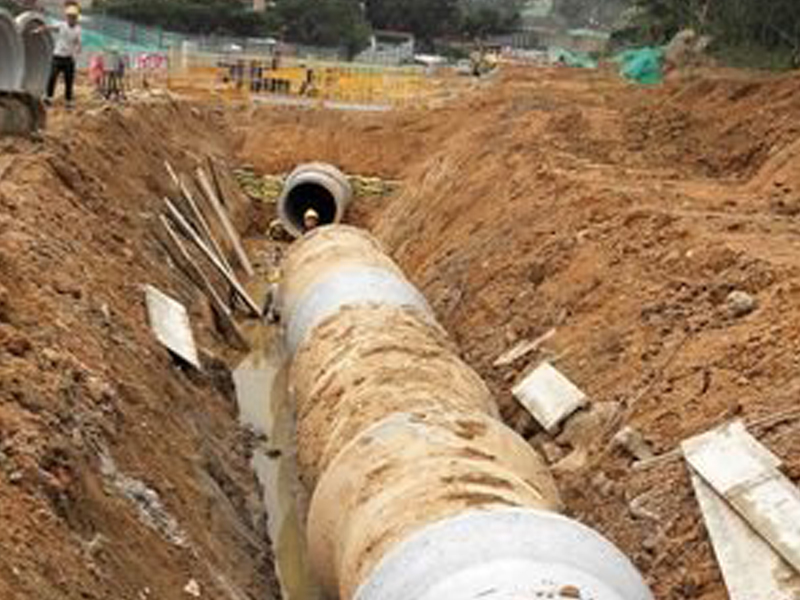

1、混凝土管和鋼筋混凝土管

 強度高，取材方便；抗酸堿及抗?jié)B性差，接頭多，自重大，運輸中易破損。

適用于土質不良地段，穿越鐵路，道路時。

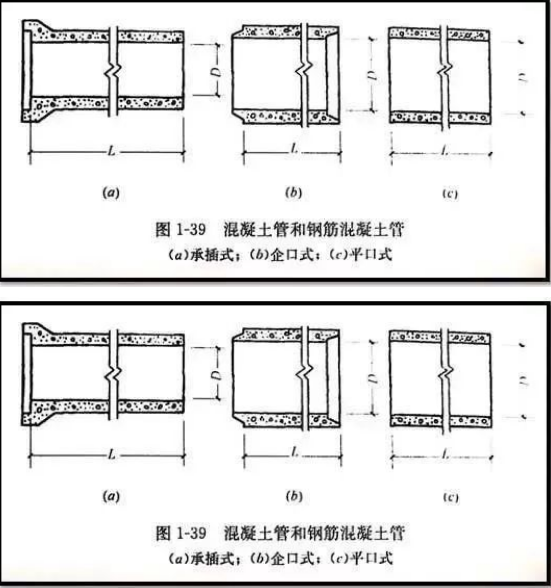

管口形式：承插，平口，企口。

2、陶土管

上釉后管壁光滑，抗?jié)B，抗腐蝕；易碎，強度低。

適用于排除酸性工業廢水或地下水有侵蝕性時。

管口形式：承插，平口。

3、金屬管

 強度高，抗?jié)B，管壁光滑，接口少；價格高，易腐蝕。

適用于抗震等級高，地下水位高或承受高壓，流砂嚴重或對滲漏要求特別高的地段。

管口形式：法蘭，承插。

常見管材：鋼管，鑄鐵管。

4、塑料管道

施工方便，材質輕，內壁光滑；強度較低，剛性差，熱脹冷縮大，在日照下易老化。

管口連接：粘接，電熔焊接。

常見管材：UPVC硬聚氯乙烯，PE聚乙烯，PP聚丙烯。

5、新型管材：HDPE高密度聚乙烯，F(xiàn)RP玻璃鋼，玻纖混凝土等

三、給水管件

1、配件在管道的轉彎，分支，變徑及連接其他設備處使用。

如：三通，四通，彎頭，異徑管（變徑管），短管（變接口）等。

2、附件

輸配水控制

止回閥：控制水流只朝一個方向流動，防止倒流。

排氣閥：排骨管道中的氣體，減小水流阻力。

泄水閥：排空管道，清除沉淀物。消防栓：消防車取水設施。

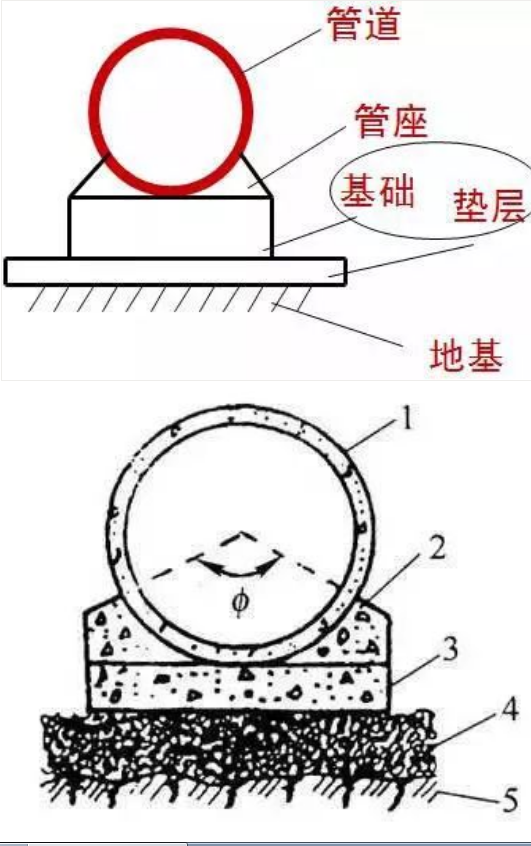

一、基礎

包括：地基，基礎，管座。

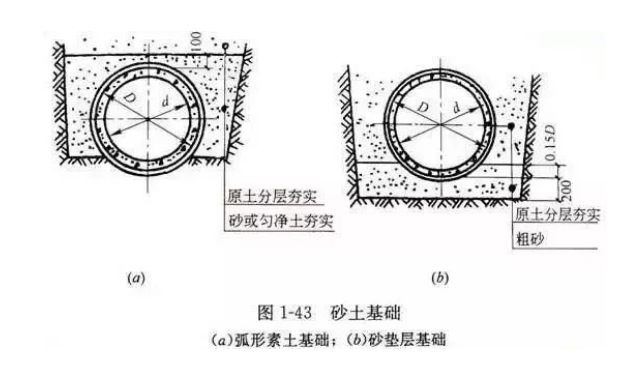

1、砂土基礎

弧形素土基礎，砂墊層基礎。

 適用于土壤條件非常好、無地下水的地區，管道直徑小于600mm，管頂覆土厚度在0.7～2.0m之間的管道，不在車行道下的次要管道及臨時性管道。

2、混凝土枕基
在管道接口下設混凝土墊塊。

適用于土壤條件較好、無地下水的地區，給排水支管。

3、混凝土帶形基礎沿管道全長鋪設帶狀水泥混凝土，適用于各種土質，特別是土壤條件差、震區、重要管道等。

按管座的形式，分為90度、135度、180度、360度四種管座基礎，根據管道埋置深度選擇。

二、排水管道附屬構筑物

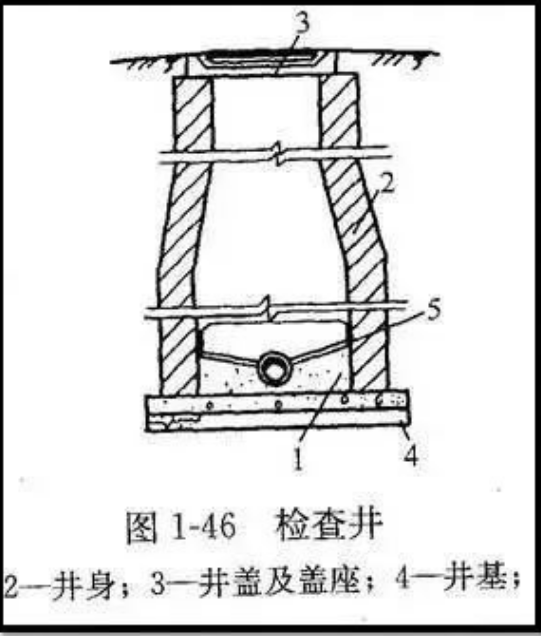

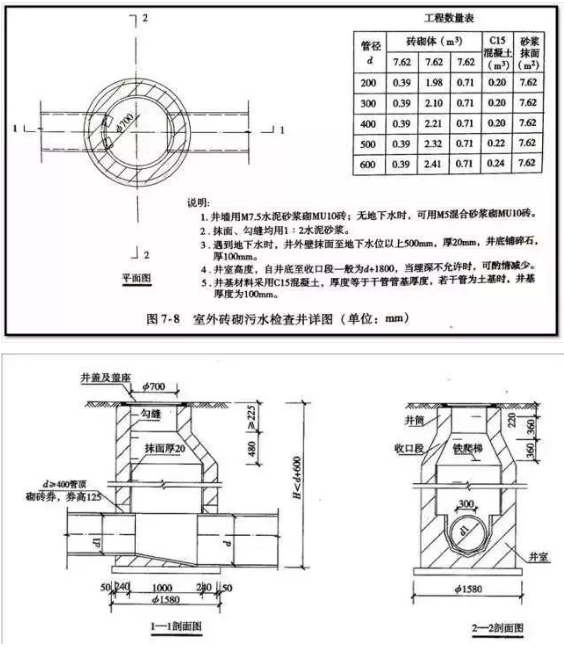

1、檢查井

功能：便于對管道銜接以及定期檢查和疏通。

位置：管道交匯，轉彎，尺寸或坡度改變處，跌水，相隔一定距離的直線段上。

構造：由井底，井身，井蓋組成。

①井底一般采用低標號混凝土、基礎采用碎、卵石或混凝土；

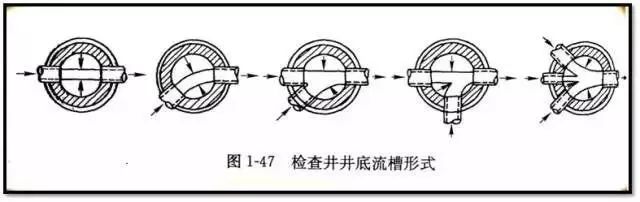

宜設流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤積；

流槽兩側至井壁間應有不小于20cm的寬度，以便于養護人員下井時立足，即溝肩。

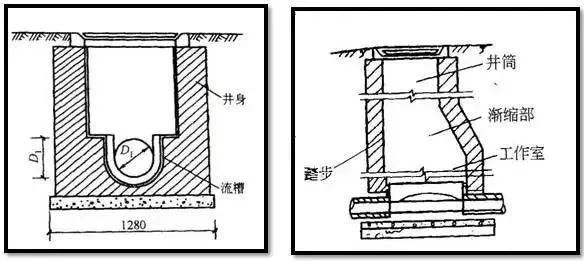

②井身

以磚、石砌筑，也可以鋼筋混凝土現澆。

不需要下井的淺檢查井，井身為直壁圓筒形；需要下井的其井身在構造上分為井室、漸縮部、井筒三個部分。

井室直徑不小于1m，井筒直徑不小于0.7m。井室與井筒間以漸縮部連接。也可在井室上加鋼筋混凝土蓋板，在蓋板上砌筑井筒。

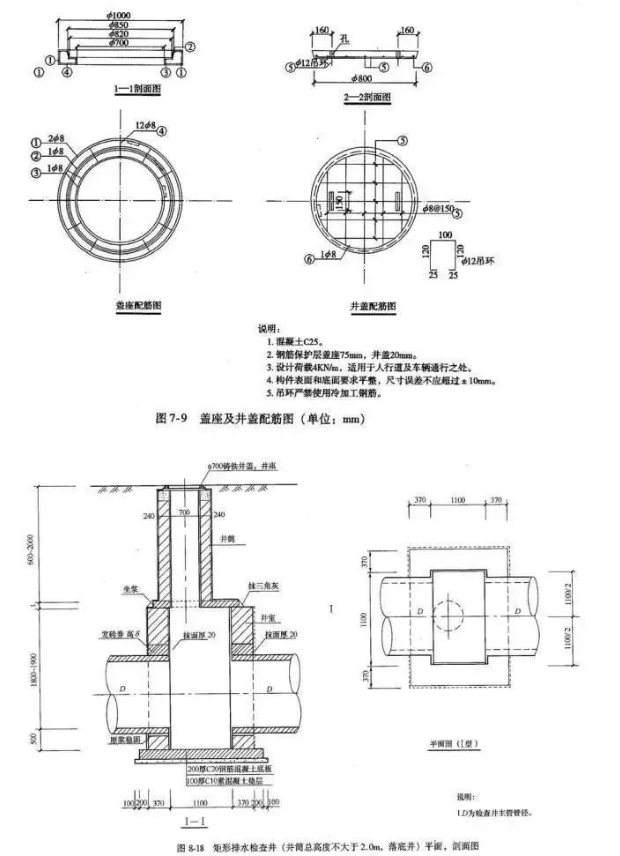

③井蓋

由井蓋和蓋座組成，常用采用鑄鐵、鋼筋混凝土等。

為防止雨水流入，蓋頂應略高于地面。

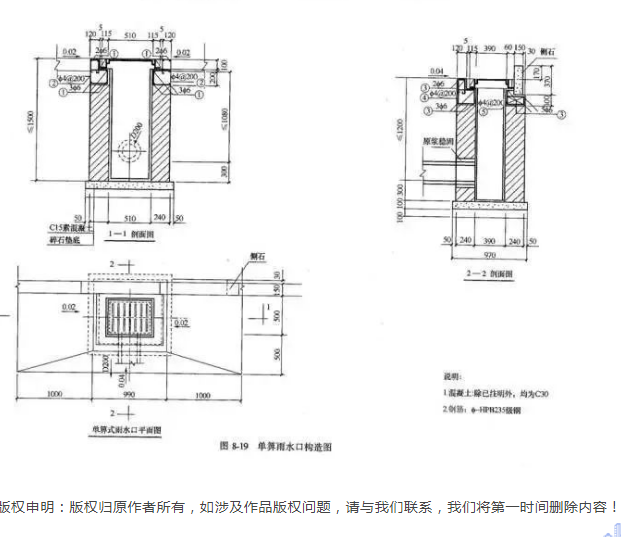

2、雨水口

功能：收集地表徑流的雨水，將其引入雨水管道。

位置：道路交叉口，直線上一定距離（25-50m）處，路緣石低洼地。

構造：由基礎，井箅，井筒，連接管組成。

三、給水管道附屬構筑物

1、閥門井

 功能：安裝各種給水管道附件，方便操作和養護。

2、泄水閥井

  功能：排除泄水閥所排放水，由濕井與閥門井相連組成。

3、支墩

 功能：防止管道的承插接口因承受過大的水流推力，而導致接口脫落。

位置：彎管、三通、變徑等位置。

?管道工程圖一般規定

一、標高

 壓力管應標注管中心標高。

 溝渠和重力管應標注溝（管）內底標高。

  二、管徑

公稱直徑：DN，常用于金屬管材。如：鑄鐵管DN25。

外徑：D×δ，常用于不銹鋼管、無縫鋼管。如：不銹鋼管D108×4。

內徑：d，常用于混凝土管、陶土管等。如：鋼筋混凝土管d300。

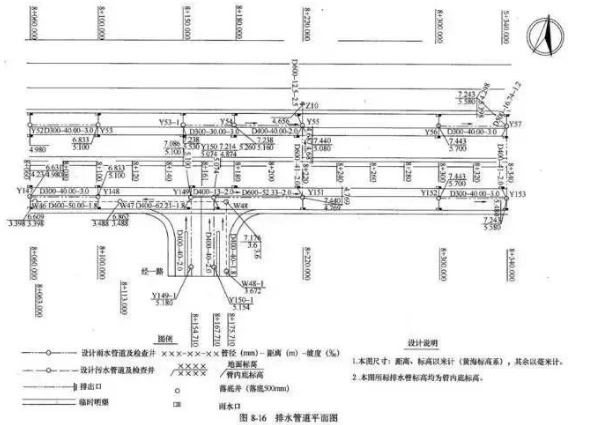

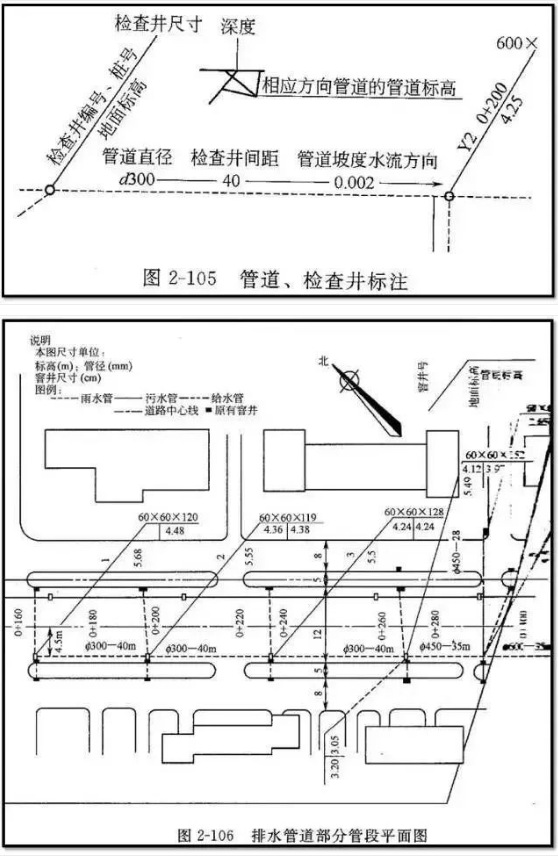

?平面圖

圖示內容

表明管道的平面位置，管道直徑、長度、坡度，檢查井位置、編號，水流方向等。

比例：1:500或1:1000,與道路施工圖一致。

方位：坐標網或指北針

道路平面圖：中心線、邊線、樁號等

管線：雨水Y、污水W、給水J，以不同的線型表示。

附屬構筑物：圖例表示井編號，如W5，5號污水檢查井。

 標高：地面標高和管道標高

管道：直徑、長度、坡度、流向。

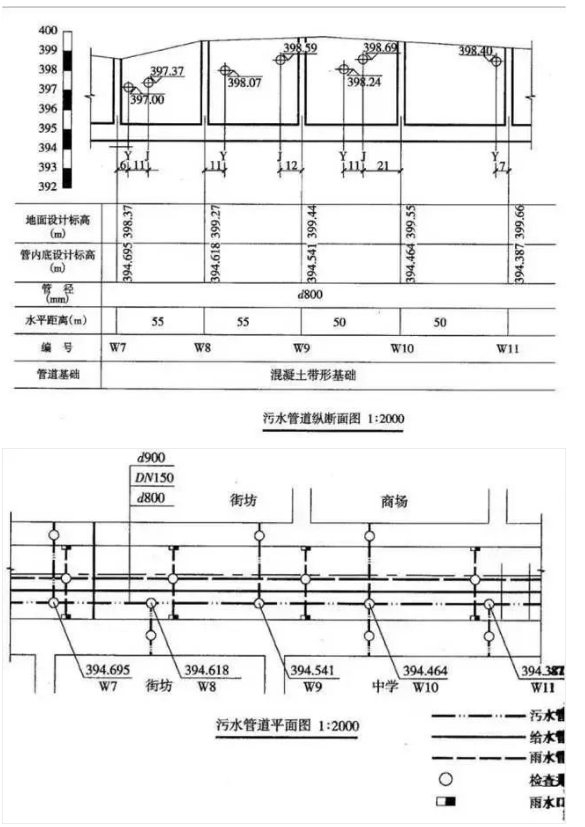

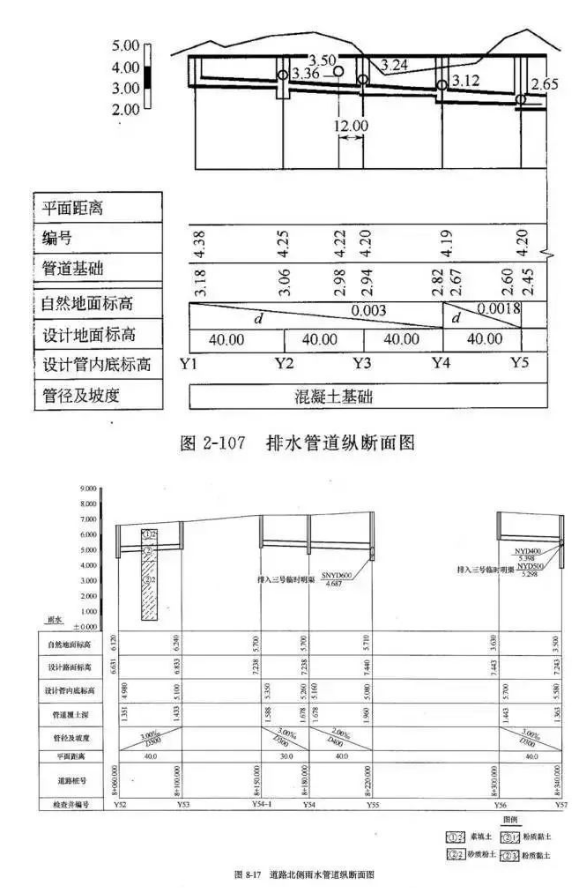

?縱斷面圖

圖示內容表示地面起伏情況，管道敷設深度，管道直徑及坡度，與其他管道交接情況。

橫向表示長度，豎向表示管徑與標高。

圖樣部分

比例：豎向比例常為橫向比例的10倍n線形；粗雙線—管道，粗實線—地面，雙豎線—檢查井。

支管標注：SYD400—方位、代號、管徑，即表示由南向接入的直徑400mm的雨水管道。

圖表部分

編號：檢查井編號。 平面距離：相鄰檢查井的中心距離。

管徑及坡度：當管徑與坡度不變時，可只標一個。

管道標高：排水管是指檢查井進，出口管道內底標高。

設計路面標高：由道路中線設計標高，道路橫坡，檢查井距道路中心線的距離而推算。

原地面標高：原始自然地面。

?構筑物詳圖
